Sluten & robust konstruktion
Plattorna är lödda med koppar för en hermetiskt tät enhet – ingen risk för läckage och minimal driftskostnad.

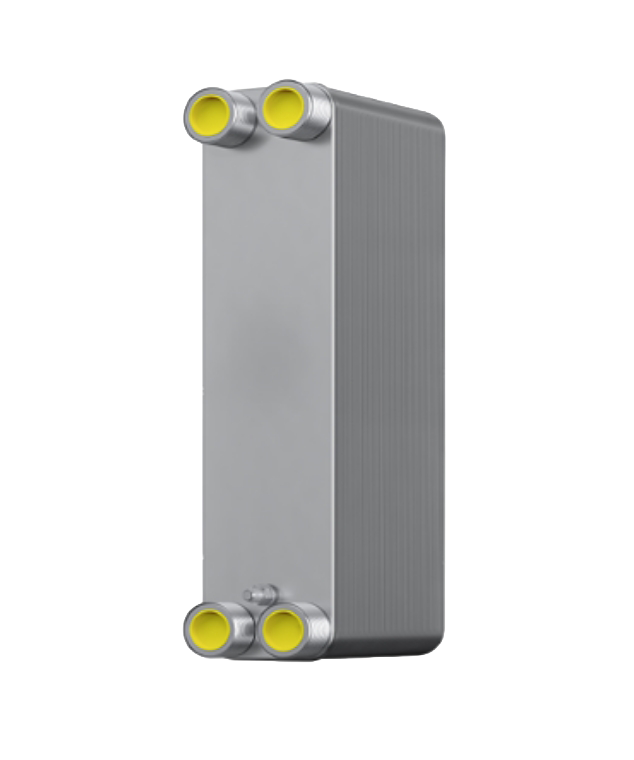

Danfoss SONDEX® · Plattvärmeväxlare
Lödda Plattvärmeväxlare
Kompakta och kostnadseffektiva lödda plattvärmeväxlare med robust design för maximal värmeöverföring. Utformade för HVAC, vattenuppvärmning och livsmedelsindustri – med extremt låg driftkostnad och enkel installation.
Produktöversikt
Kompakt värmeöverföring med låg driftkostnad
Våra lödda plattvärmeväxlare från Danfoss SONDEX® erbjuder ett omfattande sortiment med en mängd olika plattor och plattstorlekar för att passa varierande applikationer och driftfall. Processor AB dimensionerar värmeväxlare specifikt efter dina behov.
Till skillnad från packningsförsedda värmeväxlare är lödda värmeväxlare designade som slutna enheter. Detta medför extremt låg driftkostnad, enklare installation och ett kostnadseffektivt investeringsalternativ som kräver mindre utrymme.
Kontakta en expert →
Micro Plate-teknik
Danfoss SONDEX® innovativa Micro Plate-mönster ger förbättrad värmeöverföring, lägre tryckfall och självrenande effekt.
Hög trycktålighet
Arbetstryck upp till 40 bar och temperaturer från –196 °C till +225 °C – passar även krävande industriella applikationer.
Bred applikationsflora
HVAC, vattenuppvärmning och kylning, processindustrin – kompakta dimensioner gör dem idealiska där utrymme är begränsat.
Kostnadseffektivt val
Lägre investeringskostnad och minimalt underhållsbehov jämfört med packningsförsedda alternativ – optimal TCO.
Service & reservdelar
Processor AB erbjuder löpande service och snabb tillgång till reservdelar för alla modeller i sortimentet.
Fördelar
Varför välja lödda plattvärmeväxlare?
-
Extremt låg driftkostnad
Sluten konstruktion utan packningar innebär inga löpande underhållskostnader och minimal risk för driftstopp.
-
Kompakt & platsbesparande
Kräver betydligt mindre utrymme än packningsförsedda alternativ – idealisk för installationer med begränsat utrymme.
-
Micro Plate – självrenande effekt
Den förbättrade turbulensen i Micro Plate-designen håller plattorna renare längre och minskar behovet av underhåll.
-
Hög prestanda vid lågt pris
Danfoss SONDEX® lödda värmeväxlare utmärker sig genom hög prestanda, kvalitet och konkurrenskraftiga priser.
Plattteknologi
Två plattdesigner för olika behov
Danfoss SONDEX® erbjuder lödda plattvärmeväxlare med antingen den innovativa Micro Plate-tekniken eller det klassiska fiskbensmönstret.
Micro Plate
Micro Plate-teknik
Innovativ design
Mikroskopiska strukturer på plattorna ökar värmeöverföringskoefficienten, skapar fler kontaktpunkter och intensivare blandning. Ger bättre värmeöverföring, lägre tryckfall och självrenande effekt som minskar fouling och underhållsbehov.
Fiskbens
Klassiskt fiskbensmönster
Beprövad teknik
Det klassiska fiskbensmönstret har utvecklats under många år och är världsledande inom effektivitet och hållbarhet. Finns i varianterna TL (High Theta), TK (Low Theta) och TM (Mixed Theta) – samma teknik som i packningsförsedda serien.
Micro Plate-fördelar
Varför Micro Plate är ett genombrott
Micro Plate-tekniken representerar en revolution inom värmeväxlardesign. Genom att introducera mikroskopiska strukturer på plattorna ökas kontaktytan och turbulensen, vilket maximerar värmeöverföringen. Resultatet är en mer kompakt värmeväxlare med samma eller bättre prestanda jämfört med större, äldre modeller.
↑
Energi- och kostnadsbesparingar
↑
Bättre värmeöverföring & lägre tryckfall
↑
Mer flexibel utformning & längre hållbarhet
Tekniska specifikationer
Standardutbud & tekniska data
Genomgående hög komponentkvalitet med AISI 316-plattor och kopparlödning. Passar applikationer med krav på hög trycktålighet och brett temperaturspann.
Anslutningar: ¾″ gängad BSP/NPT till fläns DN100. Lödmaterial: Koppar. Plattmaterial: AISI 316.
Kapacitet: Platthöjd 0,202–1 m · Flöden upp till 150 m³/h · Arbetstryck upp till 40 bar (580 psi).
Temperatur: –196 °C till +225 °C (–321 °F till 437 °F). Passar även kryogeniska applikationer.
Ladda ned produktblad
Kostnadsfri rådgivning
Berätta om ditt värmebehov – vi dimensionerar och återkommer med ett förslag.
Vanliga frågor
Frågor om lödda plattvärmeväxlare
En lödd plattvärmeväxlare är en sluten värmeväxlare där plattorna är sammanfogade med lödmaterial (vanligen koppar). Till skillnad från packningsförsedda värmeväxlare kan den inte öppnas för underhåll, men erbjuder extremt låg driftkostnad, kompakt installation och hög trycktålighet upp till 40 bar.
Lödda plattvärmeväxlare används inom HVAC, vattenuppvärmning och kylning samt livsmedelsindustri. De passar applikationer med rena medier där kompakt design, hög effektivitet och låg driftkostnad är prioriterat. För smutsigare medier som kräver rengöring rekommenderas istället packningsförsedda värmeväxlare.
Micro Plate är Danfoss SONDEX® innovativa plattmönster med mikroskopiska strukturer som ökar värmeöverföringskoefficienten, förbättrar flödesfördelningen och minskar risken för beläggningar (fouling). Den förbättrade turbulensen skapar en självrenande effekt. Tekniken ger bättre värmeöverföring, lägre tryckfall, mer flexibel utformning och längre hållbarhet jämfört med traditionella modeller.
Anslutningar från ¾″ gängad BSP/NPT till fläns DN100. Lödmaterial koppar, plattmaterial AISI 316. Platthöjd 0,202–1 m. Flöden upp till 150 m³/h (661 gpm). Arbetstryck upp till 40 bar (580 psi). Arbetstemperatur från –196 °C till +225 °C (–321 °F till 437 °F).
Lödda värmeväxlare är slutna enheter – billigare i inköp, kräver mindre utrymme och har lägre driftkostnad, men kan inte rengöras invändigt eller byggas ut. Packningsförsedda värmeväxlare kan öppnas för rengöring, platbyte och kapacitetsutbyggnad, vilket passar applikationer med smutsigare medier eller behov av flexibel kapacitetsanpassning.
